除霧裝置說明
除霧裝置研究背景
空溫式氣化器是一種利用空氣來進行換熱工作的新型高效環保節能裝置，主要用于低溫（-104℃~-196℃）的流體，如：LO2、LN2、LAR、LNG、LC2H4等低溫介質的氣化，即把低溫液體轉變?yōu)槌貧怏w，以滿足鋼鐵、太陽能、電子、造船、天然氣行業、化工等各領域的應用。
一般較大規格（≥2000NM3/h）的空溫式氣化器在實際應用過程中都存在著結霧現象，白霧對環境雖然沒有化學污染，但是大量的白霧擴散到生產區會影響操作人員的視線，一般大型氣化站的白霧都會彌漫整個區域，對工廠正常運行、道路交通都帶來了安全隱患，因此研究合理的消霧裝置是非常有必要的。
白霧的產生
大型空溫式氣化器是通過大氣自然對流與換熱管換熱將其中的低溫介質加熱氣化，經過換熱后的空氣溫度降低，空氣中的水蒸氣凝結后形成白霧，聚集在氣化器底部并向周圍擴散。研究結果表明⊿T≦0的區域為白霧發生區域。
除霧裝置描述

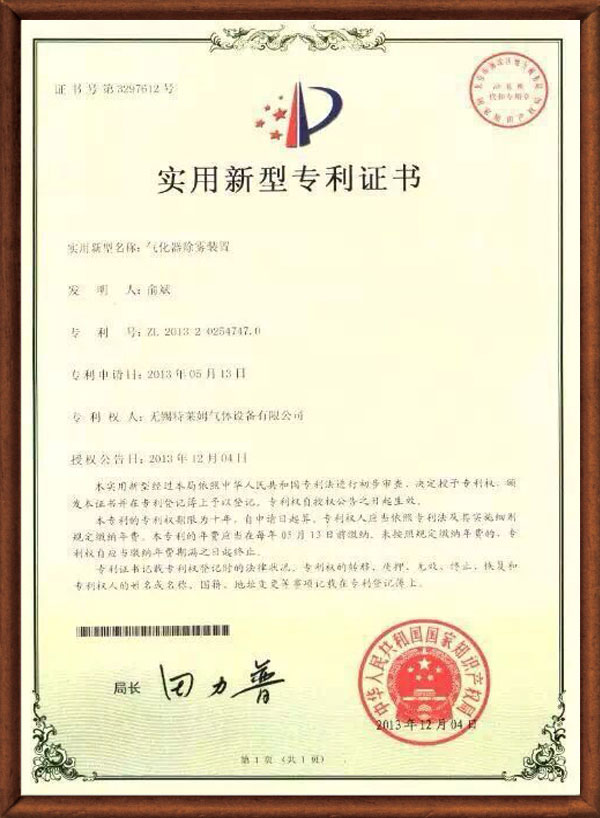

本公司發明的氣化器除霧裝置，包括圍繞在氣化器周圍地面上的圍欄，圍欄的外側設置有與所述圍欄內側相連通的排氣裝置，排氣裝置包括自下而上依次相連的靜壓箱、集風器、風筒及出風彎頭，靜壓箱的側壁上設置有調節風門，風筒內安裝有電動機及電動機相連的葉輪。
除霧裝置原理
通過圍欄將霧氣集中在圍欄中，阻止霧氣向周圍大量擴散；圍欄的外側設置有與圍欄內側相連通的排氣裝置，排氣裝置根據霧氣產生量調節合適風量并將霧氣混合并向上排放（或加熱），排放時再次與周圍空氣充分混合，從而有效消除霧氣，達到不會影響周圍環境交通和人身安全的目的，而且通過提高氣化器周圍的空氣流速可大大提高換熱效率，有效延長了設備切換時間。
|
|
|
|
北京聯華林德項目
|
除霧裝置整裝待發
|
|
青島華潤能源項目
|
合肥燃氣項目
|
|
|
|
